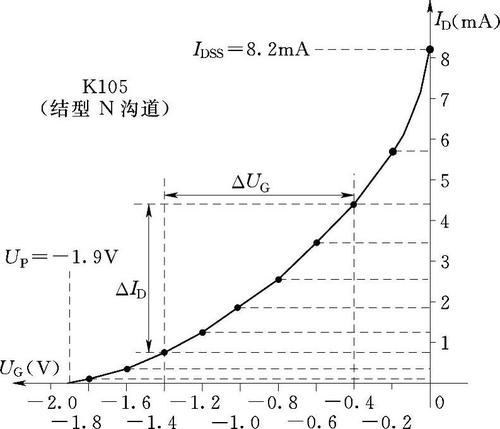

图21010被测管K105的转移特性曲线

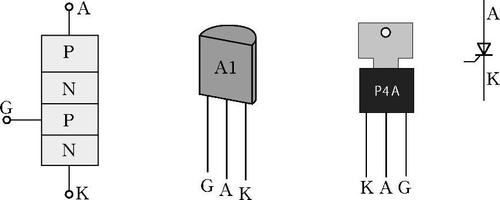

图2111单向晶闸管的内部结构 示意图和外形封装

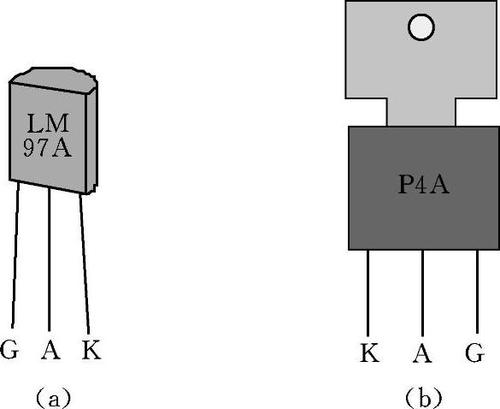

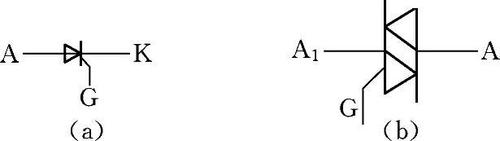

图2112单向晶闸管符号和管脚判断 A—阳极;G—控制极;K—阴极

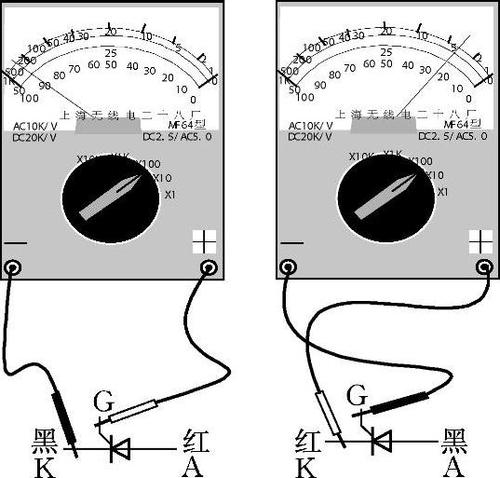

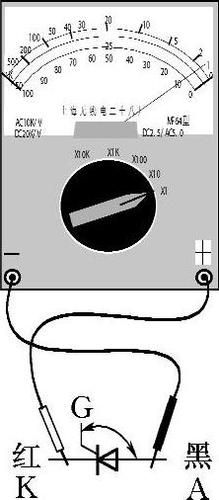

图2113晶闸管 的好坏判断

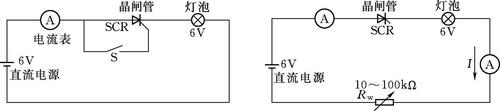

图2114晶闸管的导通与维持实验

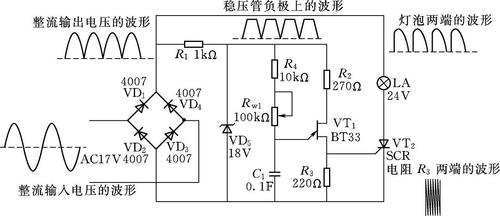

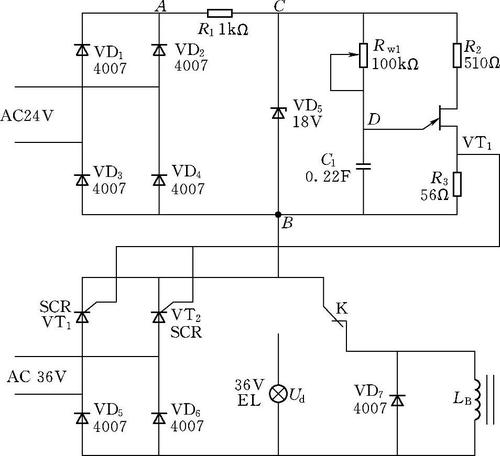

图2121晶闸管调光电路原理
图2122晶闸管的符号A、A1、A2—阳极;K—阴极;G—控制极
图2123晶闸管的外形

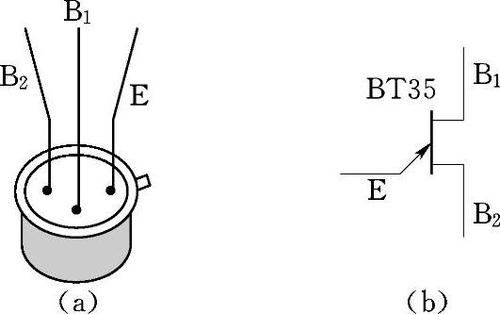

图2124单结晶体管(双基极 三极管)外形及符号
图2125晶闸管控制整流电路原理

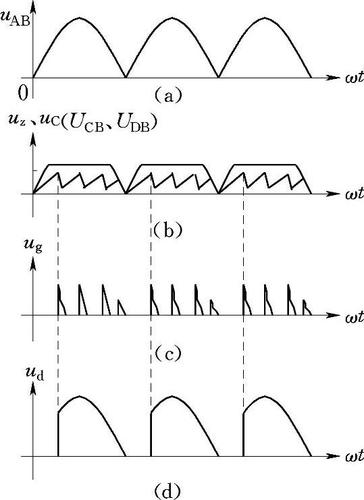

图2126参考波形图

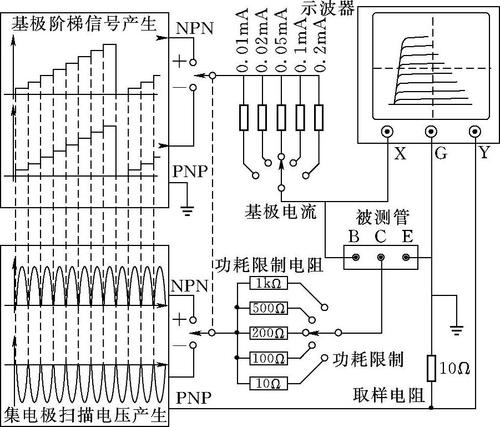

图2131晶体管图示测量电路方框图
